VT-2A 201 Schutz des TW vor Rückfließen mach ein
----------------------------------------------------------------------------------------------------------------------
Do-09.06. Präsenz
Kein Unterricht bei Hr. Kolboske wegen Gesellenprüfung
Mi-08.06. Präsenz
- Bearbeitung:
Mo-06.06. Präsenz (letzte Schulwoche in diesem Schuljahr)
Pfingst-Montag __> keine Unterricht !!
---------------------------------------------------------------------------------------------------------------------------
Do-19.05. Präsenz
- Blätter 10 bis 17
- 5/6. Stunde: Klassenarbeit
Mi-18.05. Präsenz
- Sicherheits-Technische-Einrichtungen am Kessel
Mo-16.05. Präsenz (vor-letzte Schulwoche in diesem Schuljahr)
Klassenarbeit----> verschoben auf Donnerstag 5/6 Stunde wegen Kollosion mit 2. Klassenabeit am selben Tag
- Sicherheits-Technische-Einrichtungen am Kessel-
- Bis jetzt waren die Blätter 1 bis 9 ausgeteilt √
- heute wurden die Blätter 10 bis 17 ausgeteilt √
---------------------------------------------------------------------------------------------------------------------------
Do-28.04. Präsenz
- LF-8-Bad-Projekt √
Ankündigung: Klassenarbeit am 16.05. (geändert!) √
Themen:
- Untertisch-Gerät (als offener Speicher): Aufbau und Funktion --> Fragen mit Antworten siehe: 24.03. √
- Sicherheitstechnische Einrichtungen am Kessel: Membran-Ausdehnungs-Gefäß für Heizung und MAG für Trinkwasser-Warm-Speicher: Wartung (Vor-Druck einstellen, End-Druck herstellen) √
Ende der Themen
weiter mit : Sicherheits-Technische-Einrichtungen am Kessel
- Membran-Ausdehnungs-Gefäß (MAG) für Trinkwasser (für Heizung schon besprochen)
- Vergleich (+ Auslegung) MAG-Trinkwasser und MAG-Heizung
- Übersicht (Tabelle) der vorgeschriebenen sicherheits-technischen Einrichtungen am Kessel
- Symbole und Funktion: Füll- u. Entleerungs-Einrichtungen, Temperatur-Anzeige, T-Regler, .......
Mi-27.04. Präsenz
- Badprojekt (1 U-Std) √
Mo-25.04. Präsenz
- Badprojekt (2 U-Std) √
Ankündigung: Klassenarbeit am 16.05. (geändert!)
Themen:
- Untertisch-Gerät (als offener Speicher): Aufbau und Funktion --> Fragen mit Antworten siehe: 24.03.
- Sicherheitstechnische Einrichtungen am Kessel
Ende der Themen
---------------------------------------------------------------------------------------------------------------------------
Do-24.03. Präsenz
Ankündigung: Klassenarbeit am 16.05. (geändert!) √
Themen:
- Untertisch-Gerät (als offener Speicher): Aufbau und Funktion √
- Sicherheitstechnische Einrichtungen am Kessel √
Ende der Themen
- weiter mit : Sicherheits-Technische-Einrichtungen am Kessel
- Membran-Ausdehnungs-Gefäß (MAG) für Heizung √und für Trinkwasser--> noch nicht!
Blätter ausgeteilt: Aufgabenblatt (beidseitig) und Seiten 4 bis 9? (Wartung eines MAG´s) √
- Geschlossenes Ausdehnungs-Gefäß: Membran-Ausdehnungs-Gefäß (MAG), Membran-Druck-Gefäß (MDG) (unten im Keller am Kessel)
- Druck-Verhältnisse beim offenen und beim geschlossenem Ausdehnungs-Gefäß √
- Vorteile des geschlossenem Ausdehnungs-Gefäßes:
kein Kontakt zur Atmosphäre (zur Außen-Luft), dadurch keine ständige Zufuhr von Sauerstoff √
kein Verdunsten von Heizungs-Wasser (es muss seltener Heizungs-Wasser nachgefüllt werden) √
höherer Druck im Heizungs-System (vor allem wichtig in den oberen Stockwerken), dadurch dringt weniger Luft durch √ die Dichtungen ins Heizungs-System ein (Dichtungen sind wasser-dicht, aber nicht gas-dicht). √
höherer Druck im Heizungs-System wirkt gegen Kavitations-Korrosion, √
Untertisch-Gerät (als offener Speicher): Fragen mit Antworten:
1 Skizze Nr.1: Zeichnen Sie farbig den Fluss des Wassers ein (lauwarmes Wasser fließt).
2 Skizze Nr.2: Zeichnen Sie farbig den Fluss des Wassers ein (lauwarmes Wasser fließt).
3 Skizze Nr. 1: Beide Ventile an der Misch-Armatur sind geschlossen. Das Eckventil ist geöffnet.
Beschriften Sie die Druckverhältnisse.
Wo herrscht welcher Druck? (Versorgungsdruck beträgt 4,5 bar)
Bis zu den Ventilen herrscht 4,5 bar, dahinter Null bar
4 In einem Einfamilienhaus beträgt der Versorgungsdruck im Hausanschlussraum 5,8 bar.
Was unternehmen Sie?
Es muss ein Drukminderer eingebaut werden falls der Ruhedruck an einer Zapfstelle 5 bar oder mehr beträgt. Diese Vorschrift dient dem Schallschutz.
5 Verträgt die Niederdruck-Armatur weniger Druck als andere Armaturen? Nein, der Name bedeutet nicht, dass diese Armatur weniger Druck verträgt, sondern, dass sie extra für drucklose Speicher geeignet ist.
6 Wieviel Druck verträgt der offene Speicher? Keinen Druck, er muss immer drucklos sein, deshalb darf die Leitung, die vom Speicher weg geht (warmes Wasser) nie abgesperrt sein.
7 Wozu dient die „Drossel“? (In der Erklärung darf das Wort „drosseln“ nicht vorkommen). Dieses Bauteil vermindert den Druck sobald Wasser durch fließt. Nu beim Fließen wird der Druck kleiner. Dieses ist eine Schutzmaßnahme für den Speicher.
8 Bringen Sie die folgenden Begriffe in einen vernünftigen Zusammenhang: „Stau-Druck“ und
„Verkalkung des Strahlreglers“ Wenn an der Auslauf-Armatur starke Verkalkung auftritt, kann das Ausfließen des Wassers behindert werden. Das Wasser kommt nicht mehr so leicht aus der Armatur heraus. Dann staut sich das Wasser in der Auslauf-Armatur. Dadurch entsteht ein Stau-Druck. Dieser Stau-Druck wirkt bis in den Speicher zurück und kann so groß werden, dass der Speicher Risse bekommt. Deshalb darf in die Auslauf-Armatur niemals ein sonst üblicher Perlator eingebaut werden, sondern ein Strahl-Regler für Niederdruck-Armaturen. Dieser extra Strahlregler sieht von außen aus wie ein Perlator, innen sind aber keine feinen Siebe, sondern große Öffnungen (Löcher). Man hindurch gucken. Am unteren Rand sind Aussparungen, so dass man die Öffnung nicht so einfach mit einem Finger dichhalten kann.
9 Wozu wird das Eckventil oft „missbraucht“? Zum Einstellen der Durchflussmenge für das Untertisch-Gerät. Missbrauch nenne ich das, weil der Kunde diese Einstellung jederzeit verändern kann. Fachgerecht wird der Volumenstrom durch eine Einsteck-Drossel eingestellt. Dem drucklosen Untertischgerät liegen immer mehrere Einsteck-Drosseln mit unterschiedlichen Druckverlusten bei. Der Monteur muss den nötigen Druck-Verlust ermitteln und dann die richtige Drossel einbauen.
10 Die Kundin (Bäckerei-Fachverkäuferin) beschwert sich: „Irgendetwas ist kaputt, die Armatur tropft,
obwohl das Wasser abgedreht ist“! Was antwortet der Fachmann? Beim Aufheizen des Wassers (im Speicher) dehnt sich das Wasser aus (es wird mehr, es nimmt ein größeres Volumen ein). Dieses Wasser (was jetzt mehr geworden ist) fließt durch den offenen Auslauf tropfenweise durch die Auslauf-Armatur. Die Kundin denkt dann, etwas wäre undicht. Deshalb muss bei der Übergabe die Kundin darüber aufgeklärt werden, dass ein paar Tropfen ganz normal sind.
11 A) Was sind „Bereitschafts-Verluste“? Wärme, die man braucht um einen Wasservorrat warm zu halten nennt man Wärme-Verluste. Verlust nennt man das, weil diese Wärme niemanden zu Gute kommt. Diese Wärme muss aufgebracht werden ohne dass jemand warmes Wasser zapft. Warmes Wasser in enem Speicher kühlt sich immer ab, auch wenn der Speicher sehr gut gedämmt ist. Man das Wasser also immer wieder erwärmen. Wenn das Untertisch-Gerät eine Jahr lang nicht benutzt wird, (ein Jahr lang zapft niemand warmes Wasser) muss sehr viel Wärme aufgebracht werden damit das Wasser immer warm bleibt. Diese Wärme nennt man Bereitschafts-Verluste.
Bei welcher Art von TW-Erwärmung treten:
- B) die wenigsten Bereitschafts-Verluste auf? Beim Durch-Lauf-Erhitzer treten keine Bereitschaftsverlust auf. Hier wird nur geheizt, wenn jemand warmes Wasser zapft. Wenn ein Jahr lang nicht gezapft wird, wird ein Jahr lang nicht geheizt.
- C) die größten Bereitschafts-Verlust auf? Beim Speicher, das Wasser im Speicher muss immer wieder erwärmt werden, auch wenn niemand warmes Wasser zapft.
- D) Welche Vorteile haben geringe (kleine) Bereitschaftsverluste für den Kunden? (Mit Begründung)
Geld-Ersparnis. Wenn nicht geheizt werden muss, wird kein Brennstoff verbraucht.
- E) Welche Vorteile haben geringe (kleine) Bereitschaftsverluste für alle Menschen?
(Mit Begründung)
Wenn weniger geheizt wird, wird weniger CO2 erzeugt. Dann wird die Erderwärmung (Klima-Katastrophe) etwas kleiner sein. Etwas weniger Stürme, etwas weniger Stark-Regen-Ereignisse, etwas weniger Anstieg des Meeres-Spiegels.
12A Weshalb spricht man von der „Anomalie“ des Wassers?
Alle Stoffe dehnen sich bei Erwärmung aus (werden größer) und ziehen sich beim Abkühlen zusammen (werden kleiner). Dieses Verhalten zeigen die Stoffe in jedem Temperatur-Bereich.
Es gibt eine Ausnahme: Wasser ! Wasser ist bei 4 °C am kleinsten (hat die kleinste Dichte).
Wenn man Wasser, das eine Temperatur von 4°C hat erwärmt, dehnt es sich aus, es wird mehr.
Wenn man Wasser, das eine Temperatur von 4°C hat abkühlt, dehnt es sich aus, es wird mehr.
Diese Verhalten hat nur Wasser, es ist un-normal, diesen Effekt nennt man „Anomalie“ des Wassers.
12B Nennen Sie ein Beispiel aus der Praxis, in dem die Anomalie des Wassers eine wichtige Rolle spielt!
(Mit Begründung)
An der Außen-Zapf-Stelle (Wasser-Hahn im Garten) kann es im Winter leicht zum Rohr-Bruch kommen. Wenn es im Winter friert, dehnt sich das Wasser in der Leitung aus, wird mehr und sprengt das Rohr. Deshalb muss man im Herbst unbedingt die Wasser-Leitung zur Außen-Zapf-Stelle entleeren. Wenn kein Wasser in der Leitung ist, kann kein Wasser gefrieren.
Mi-23.03. Präsenz
- Bearbeitung:
- Offener Speicher als Untertischgerät √
- weiter mit : Sicherheits-Technische-Einrichtungen am Kessel
- Geschlossenes Ausdehnungs-Gefäß: Membran-Ausdehnungs-Gefäß (MAG), Membran-Druck-Gefäß (MDG) (unten im Keller am Kessel)
- Druck-Verhältnisse beim offenen und beim geschlossenem Ausdehnungs-Gefäß
- Vorteile des geschlossenem Ausdehnungs-Gefäßes:
kein Kontakt zur Atmosphäre (zur Außen-Luft), dadurch keine ständige Zufuhr von Sauerstoff
kein Verdunsten von Heizungs-Wasser (es muss seltener Heizungs-Wasser nachgefüllt werden)
höherer Druck im Heizungs-System (vor allem wichtig in den oberen Stockwerken), dadurch dringt weniger Luft durch die Dichtungen ins Heizungs-System ein (Dichtungen sind wasser-dicht, aber nicht gas-dicht).
höherer Druck im Heizungs-System wirkt gegen Kavitations-Korrosion,
Mo-21.03. Präsenz
- Bearbeitung:
- Formeln umstellen √
- Offener Speicher als Untertischgerät √
-----------------------------------------------------------------------------------------------------------------------
Do-03.03.22. Präsenz
- Bearbeitung: Sicherheits-Technische-Einrichtungen am Kessel
- Offenes Ausdehnungsgefäß Strangschema (ganz oben, oberhalb der höchsten Heizkörper) √
- Sauerstoff im Wasser √
- Schlamm-Bildung (Korroisions-Produkte) (beim alten Kessel (mit dicken Blechen) kein Problem
- Bei der modernen Heiz-Therme ist die Korrosion ein sehr großes Problem (sehr dünne Bleche bei denen sehr schnell Löcher durch Korrosion entstehen). √
- Dichtungen sind wasser-dicht, aber nicht gas-dicht, deshalb kommt ständig Sauerstoff ins Heizungs-System √
- Kavitations-Korrosion: Erosions-Korrosion --> Erosion: Abtragung, Rausschlagen von Metallteilchen aus dem Metall von Pumpen oder Rohrleitungen, entsteht durch Wasser-Dampf-Blasen-Bildung (Kavitation) durch hohe Strömungs-Geschwindigkeiten in Pumpen oder an Bögen (stärker noch an Winkeln und Abrisskanten) von Rohrleitungen. Je schneller das Wasser fließt, deso geringer ist der Druck (statische Druck). √
- keine Blätter ausgeteilt ??
Mi-02.03.22. Präsenz
- Klassengespräch: Krieg in Europa
- Bearbeitung: Sicherheits-Technische-Einrichtungen am Kessel
Mo-28.02.22. Präsenz
- Kein Unterricht mit Hr. Kolboske !!!! (Rosenmontag)
--------------------------------------------------------------------------
Do-10.02.22. Präsenz
- Kein Unterricht mit Hr. Kolboske !!!!
- Nachschreiben der KA "Inbetriebnahme einer Trinkwasser-Installation"
- Was fehlt noch beim "Schutz des Trinkwassers vor Rückfließen"?
- Keine Mappe ausgeteilt !!!
- Einteilung der Schutz-Armaturen nach Druck-Verhältnissen
Mi-09.02.22. Präsenz
Kein Unterricht mit Hr. Kolboske
- Nachschreiben der KA "Inbetriebnahme einer Trinkwasser-Installation"
- Keine Mappe ausgeteilt
- Was fehlt noch beim "Schutz des Trinkwassers vor Rückfließen"?
Mo-07.02.22. Präsenz
- Erinnerung: Nachschreiben der KA "Inbetriebnahme einer Trinkwasser-Installation"
- Formeln umstellen
- Rücksaugen: Oberes Stockwerk: Badewanne mit Duschkopf unterhalb der Wasseroberfläche, Armatur geöffnet
- Unteres Stockwerk: Auslaufarmatur geöffnet
- Strangabsperrung im Keller geschlossen oder Versorgungsdruckabfall wegen Rohrbruch oder Wartungsarbeiten des Wasserversorgers √
Schutz des Trinkwassers vor Rückfließen ----> Freier Auslauf √
Schutz des Trinkwassers vor Rückfließen ----> schutz_armaturen_zum_belueften √
-------------------------------------------------------------------------------------------------------
Do-20.01.22. Präsenz
- Vor der Klassenarbeit: Probleme beim längeren Entleeren von Rohrleitungen. √
- Klassenarbeit: "Inbetriebnahme einer Trinkwasser-Installation" √
Mi-19.01.22. Präsenz
- Strangschema "A" "modernisieren"???
- Wiederholung zur Klassenarbeit: √
- Fragen-Sammlung √
- Übungsaufgaben zum Berechnen der Wärme-Dehnung
- Erklärung der Längendehnung
Mo-17.01.22. Präsenz
- Wiederholung zur Klassenarbeit:
- Fragen-Sammlung
- Übungsaufgaben zum Berechnen der Wärme-Dehnung
- Erklärung der Längendehnung
---------------------------------------------------------------------------
Do-16.12. Präsenz
Mi-15.12. Präsenz
Ankündiung Klassenarbeit am 20.01.22
Themen der Klassenarbeit:
- Inbetriebnahme alle Installationen (große Tabelle) Nur Trinkwasser!
- Dichtheits- und Belastungs-Prüfung (Tabelle)
- Dichtheits- und Belastungs-Prüfung (Mind-Map)
- Spülen (Mind-Map)
- Kartei-Karten bearbeiten (Spülen)
- Übergabe an den Kunden (Mind-Map)
- Längenänderung berechnen . Erläuterung des "Ausdehnungs-Koeffizienten Alfa!
- Vergleich von Grad Celsius- und Kelvin-Skala
- Übungsaufgaben vo 28.04.
Ende der Themen für die Klassenarbeit
Mo-13.12. Präsenz
- selbstgesteuertes Bearbeiten der Aufgaben-Mappe - Inbetriebnahme einer Trinkwasser-Installation √
--------------------------------------------------------------------------------------------------------------------------
18.11. Präsenz
- Lineare Funktionen (Geraden), Exponentielle Funktionen (Parabeln) √ wg. Corona--> Exponentielle Entwicklung der Infelktions-Zahlen
- Wasser ist ein Lebensmittel mit Bewohnern (6 Seiten Text bearbeiten zB. Unterstreichen, Markieren,..)<--- Wiederholung vom 09.09. und vom 28.04. Inhalt besprechen.... √
- Besprechung "Von der T-Stück-Installation bis zur Ringleitung" √
15.11. Präsenz
- Hefter ausgeteilt: - Inbetriebnahme einer Trinkwasser-Installation Beginn mit der Bearbeitung √
---------------------------------------------------------------------------------------------
Themenspeicher:
- Flex-Schläuche (Panzer-Schläuche) Hygiene- und Schadens-Problematik ---> Haus-Technik-Dialog + Institut für Schadenverhütung..... + haustechnikdialog
- Fortbildungs-Verpflichtung für Anlagen-Mechaniker-SHK: Newsletter von "Haus-Technik-Dialog"
--------------------------------------------------------------------------
07.10. Präsenz
- Einladung zur Klassensprecher-Versammlung 11:50 Uhr in der Pausenhalle √
- - Übungsaufgaben vo 28.04. √
06.10. Präsenz
- Vergleich von Grad Celsius- und Kelvin-Skala √
- - Übungsaufgaben vo 28.04. √
04.10. Präsenz (ohne DQ-ler)
- Wiederholung √
- Längenänderung berechnen Einführung vom 28.04. Erläuterung des "Ausdehnungs-Koeffizienten Alfa! √
- Vergleich von Grad Celsius- und Kelvin-Skala √
- Übungsaufgaben vo 28.04.
----------------------------------------------------------------------------------------------------------------
09.09. Präsenz
- Spülen (Mind-Map) √
- Kartei-Karten bearbeiten (Spülen) √
- Übergabe an den Kunden (Mind-Map) √
- Kartei-Karten bearbeiten (Übergabe an den Kunden) √
- Wasser ist ein Lebensmittel mit Bewohnern (6 Seiten Text bearbeiten zB. Unterstreichen, Markieren,..)<--- Wiederholung vom 28.04. √
08.09. Präsenz
- Inbetriebnahme alle Installationen (große Tabelle) √
- Dichtheits- und Belastungs-Prüfung (Tabelle) √
- Dichtheits- und Belastungs-Prüfung (Mind-Map) √
- Kartei-Karten bearbeiten (Dichtheits-u. Belastungs-Prüfung) √
06.09. Präsenz (Montags ohne DQ-ler)
- Alle haben einen Hefter bekommen √ (3 Blätter:
- Wiederholung: Inbetriebnahme (alle) √
-------------------------------------------------------------------
29.06.21 (ausgefallen)
- 08.06.
- Inbetriebnahme alle Installationen
- Trink-Wasser-Installaiton Zeichnung "A" (aus Mappe "Inbetriebnahme einer TW-Inst." auf A3 vergrößern und Legende erstellen
- alle Schüler haben einen Schnellhefter bekommen
Themen-Speicher:
-----------------------------------------------------------------
Lernfeld 2: Herstellen und Prüfen einer Press-Verbindung
27.04.
- Video mit Wasser-Pumpe zur Dichtheits-Prüfung
- Vergleich: Grad-Celsius-Skala und Kelvin-Skala
- Längenänderungen in der Installations-Technik

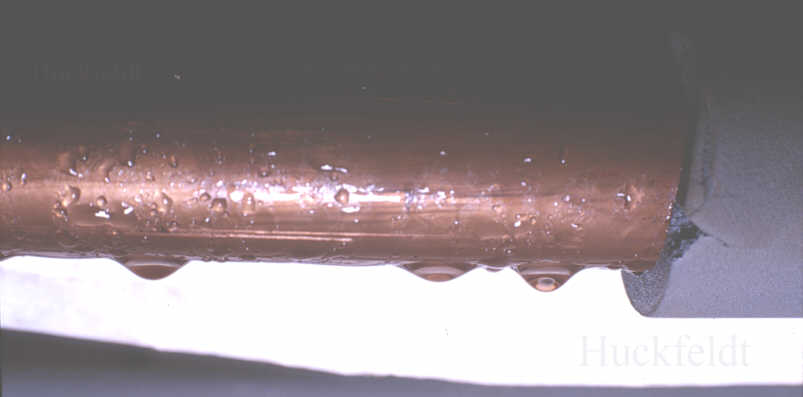

- Die fachgerechte Kupfer-Rohr-Installation" (nur Info, dass es diese Datei gibt)
28.04.
- Längenänderung berechnen Einführung
- Wasser ist ein Lebensmittel mit Bewohnern (6 Seiten Text bearbeiten zB. Unterstreichen, Markieren,..)
- Wasser ist ein Lebensmittel mit Bewohnern -1 Audio: Von Hr. Kolboske vortragen lassen
- Wasser ist ein Lebensmittel mit Bewohnern -2 Audio: Von Hr. Kolboske vortragen lassen
- Wasser ist ein Lebensmittel mit Bewohner -3 Audio: Von Hr. Kolboske vortragen lassen
- 17.05. bis 21.05.
- Vergleich von Rück-Fluss-Verhinderer und Gas-Strömungs-Wächter Auf DIN-4-Blatt zeichnen (besprochen)
-----------------------------------------------------------------------------------------------------------------------------
----> Lernfeld 4: Wartung und Inspektion: - Schutz vor den Gefahren des elektrischen Stromes
Klassenarbeit am Mittwoch den 24.03.21 um 07:30 Uhr Mappen abgeben!
Themen: Probeklassenarbeit <--- anklicken
Lösung Trenn-Transformator: <--- anklicken
Lösung Trenn-Transformator: <--- anklicken und anhören
Seite 7 <--- anklicken und hören (Audio-Vortrag)!
Seite 8 bis 13 (Gefahren des elektr. Stromes (Einführung))<--- anklicken und hören (Audio-Vortrag)!
- Prüfen mit einem Phasenprüfer, Symbole: seite 4 alle ohne RCD, Seite 5: P,PEN, Neutral-Leiter und Erdung, Seite 9 die Tabelle, seite 13 Aufgabe 1, 2,
- seite 18 bis 21, RCD (Fi)- Adapter ausführlich besprochen (alte Hausinstallation mit TN-C-Netz)
Seite 7 (Einführung) und 31 bis 34 (Schutzklassen u. zusätzlicher Schutz)
Seite 31 bis 34 (Schutz-Klassen) <--- anklicken und hören (Audio-Vortrag)!
- Mappe Seite 34 bis 38 (Schutz im Bad)
- Seite 38A bis 38F (Schutz-Potential-Ausgleich) <-- anklicken und bearbeiten (Signalwörter markieren oder unterstreichen)!
- Seite 38A bis 38F (Schutz-Potential-Ausgleich) <--- anklicken und anhören
Seite 1 bis 3 (39 bis 41) (Das Wasser-Model) <-- anklicken und bearbeiten (Signal-Wörter markieren oder unterstreichen)!
Seite 1 bis 3 (39 bis 41) <-- anklicken und anhören
Seite 1 bis 4 (43 bis 45) (Reihenschaltung)<-- anklicken und anhören
Seite 5 bis 10) (45 bis 51) (Paralle-Schaltung)<-- anklicken und anhören
Elektrische Leistung und Arbeit
Elektrische Leistung und Arbeit<-- anklicken und anhören
Fragen-zu-Schutzbereichen-und-Potentialausgleich.pdf
Loeser-Fragen-_zu-Schutzbereichen-und-Potentialausgleich.pdf
